高機能 FPC 電路板用途黏合劑
黏著劑
產品特性
- ◆ 溶劑型變性環氧樹脂系列黏合劑
- ◆ 焊料耐熱性優
- ◆ 黏著力高 (聚酰亞胺剝膜、銅箔)
- ◆ 硬化時間短
- ◆ 彎曲性優
- ◆ 透明性優

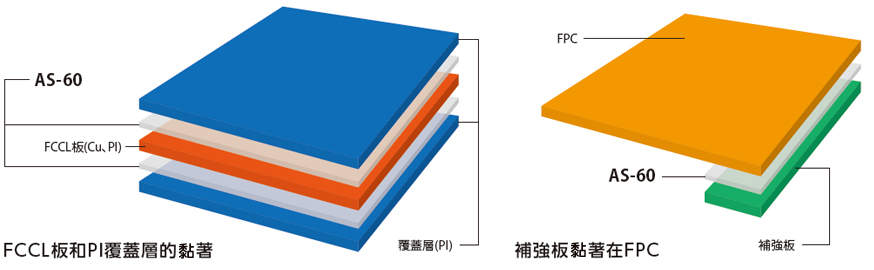

用途
液體特性
| 特性值 | 單位 | ARON MIGHTY® AS-60 | 測驗方式 |
| 分類 | - | 熱固樹脂 | - |
| 主成分 | - | 變性環氧樹脂 | - |
| 液體外觀 | - | 淡黃色的透明液體 | - |
| 主溶劑 | - | 甲苯/ 甲醇 | - |
| 黏度 (at 25℃) | mPa･s | 500 | JIS K 6833 |
| 比重(at25℃) | - | 0.89 | JIS K 6833 |
| 固形物濃度 | % | 22 | JIS K 6833 |
| 推薦硬化條件 | 150℃/30min | - | |
硬化物 (樹脂) 特性
| 特性值 | 單位 | ARON MIGHTY® AS-60 | 測驗方式 |
| 比重 (25℃) | - | 1.12 | JIS K 7112 |
| 彈性率 25℃／ 80℃ | MPa | 50/1 | JIS K 7113 |
| Tg | ℃ | 40 | DMA |
※ 硬化條件：150℃/30min
電氣特性
| 特性值 | 單位 | ARON MIGHTY® AS-60 | 測驗方式 |
| 介電強度 | KV/mm | 59 | ASTM D 149 |
| 體電阻率 | Ω·cm | 5×10¹⁴ | JIS C 6471 |
| 表面電阻率 | Ω | 5×10¹³ | JIS C 6481 |
| 誘電率(1MHz) | - | 3.0 | JIS C 6471 |
| 散逸因數(1MHz) | - | 0.05 | JIS C 6471 |
※ 硬化條件：150℃/30min
黏著力
| 測驗項目 | 單位 | 測驗條件 | ARON MIGHTY® AS-60 | 測驗方式 |
| 剝離強度 | N/mm | 測驗前 | 1.8 | TOA 法 |
| -30℃/240hr | 1.8 | TOA 法 | ||
| 105℃/240hr | 1.5 | IPC-FC-241B | ||
| 150℃/240hr | 1.2 | IPC-FC-241B | ||
| -30℃/2hr ⇔80℃/2hr ×5cycle |
1.7 | TOA 法 | ||
| 焊料耐熱後 260℃/60sec |
1.0 | TOA 法 |
※ 基板：黏著 35μm 壓延銅箔的光面和 FPC
※ 壓榨條件：150℃×1min(3MPa)
※ 後硬化條件：150℃×30min
<使用上注意事項>
品質保證期間為製造後3個月(未開封狀態) 「ARON MIGHTY®」是東亞合成株式會社的商標。
